服裝打版教程（六）上衣制圖技巧

　　大家好，今天我們繼續給大家講解上衣原型，今天講解無省上衣原型和時尚夾克上衣原型兩種。

　　時尚夾克原型完整圖

　?。ㄎ澹o省上衣原型

　　下面我們先講解下無省上衣原型，無省原型適用于寬松型的款式設計，因為這些款式的省往往會破壞服裝整體效果，所以要免去，但是無省原型不適合大乳房體型的女士，無省原型是基于帶松量的原型基礎上略作修改而成。（見圖一）

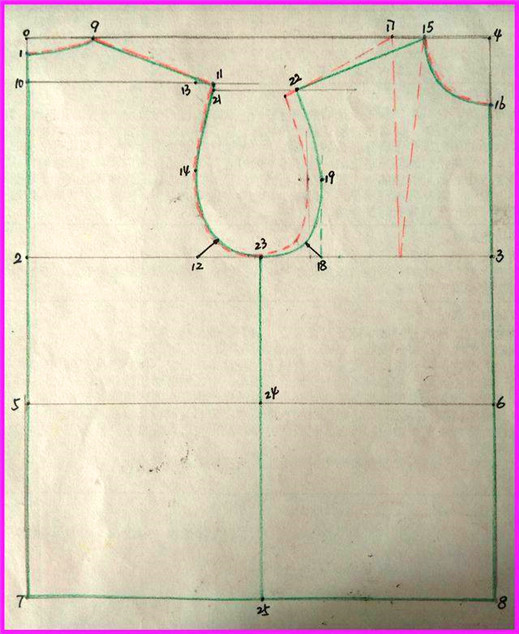

　　圖一

　　上圖中，先拓印出帶松量的上衣原型，無省原型的后片和帶松量的原型后片都是一致的。

　　在前片：

　?。?）3-18的長度為胸寬34cm/2加上1.5cm得出，從18向上畫垂直豎線到19，18-19的長度等于3-18的長度18.5cm/2減去2cm得出。（見圖一）

　?。?）11-21的距離為0.75，從21向右畫水平延伸線。（見圖一）

　　（3）從15往左斜下角向21的水平延伸線上畫直線，相交于22。（見圖一）

　?。?）23為12-18的中心點，從23往下畫垂直豎線，相交于24，再相交于25。（見圖一）

　?。?）連接11、14、12的斜角端點、23、18的斜角端點、19、22，畫出圓滑的曲線，完成整個袖籠。（見圖一）

　?。?）把整個無省原型邊框用綠色筆畫出以示區別于帶松量的上衣原型，完成原型圖。（見圖一）

　?。r尚夾克原型

　　該原型（M號）所需尺寸：

　　胸圍：88cm 頸圍：38cm

　　胸寬：34cm 背長：39cm

　　肩長：13cm 腰長：21cm

　　背寬：35cm 袖籠深：21.7cm

　　?。?cm 身長：66cm

　　搭門：3cm（可按需要進行更改）

　　注意：如果是小乳房的女士，則將省寬減少到標準尺寸的一半；乳房過大者，不宜使用此原型。

　　1.基礎結構線

　?。?）畫一個矩形，高67.75cm（身長66cm加上領深1.75cm），寬52cm（胸圍88cm/2加上8cm松量），四個角的點分別是0、3、16、17。（見圖二）

　?。?）0-1的距離為1.75cm。（見圖二）

　?。?）1-2為背長39cm，從2向右畫水平線到15。（見圖二）

　?。?）1-3為身長66cm。（見圖二）

　?。?）2-4為腰長21cm，從4向右畫水平線。（見圖二）

　?。?）1-5的長為袖籠深21.7cm加上2.5cm得出，從向右畫水平線到14。（見圖二）

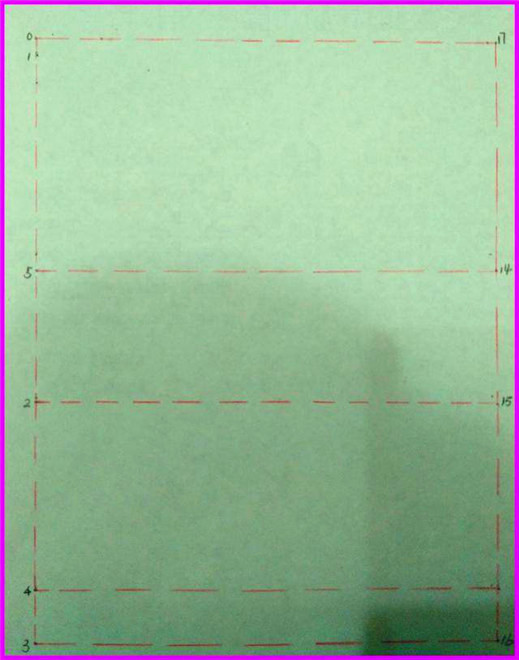

　　圖二

　?。?）6是1-5的中心點，從6向右畫水平線。（見圖三）

　?。?）1-7的長度等于袖籠深21.7cm/4，從7往右畫水平線。（見圖三）

　　（9）5-8為背寬35cm/2加上1cm得出，從8向上畫垂直豎線分別和6、7的水平線相交于9、10。（見圖三）

　?。?0）10-11的距離為2cm，從11向右畫水平延伸線。（見圖三）

　　圖三

　　2.后片

　?。?）0-12為頸圍38cm/5，將1-12連成凹形曲線，此線為后領線。（見圖四）

　　（2）從12往左下斜角方向畫直線和11的水平延伸線相交于13，12-13的長度為肩長13cm加上1.5cm得出。（見圖四）

　　3.前片

　?。?）17-18長為頸圍38cm/5加上1cm（如果去掉胸省則加2cm）。（見圖四）

　?。?）17-19長為頸圍38cm/5，用凹形弧線連接18-19，此為前領線。（見圖四）

　?。?）用紅色虛線連接18-10，在此線上18-20的距離為肩長13cm加上省7cm再加上1cm得出。（見圖四）

　?。?）18-21的長為肩長13/3得出。（見圖四）

　　（5）21-22為省7cm。（見圖四）

　?。?）20-28的距離為2cm，28處于20向下的垂直方向。（見圖四）

　?。?）用綠色實線連接22-28，采用微弱的弧線。（見圖四）

　?。?）14-23為胸寬34cm的一半加上省7cm/2的數值再加上1cm得出（若舍去省，則加1.5cm），從23向上畫垂直豎線。（見圖四）

　?。?）23-24的長度為14-19長度/3得出。（見圖四）

　　（10）25是14-23的中心點，連接21-25、22-25畫出整個省，從25往下畫垂直豎線到26，再到27。（見圖四）

　?。?1）29是8-23的中心點，從29往下畫垂直豎線到30，再到31。（見圖四）

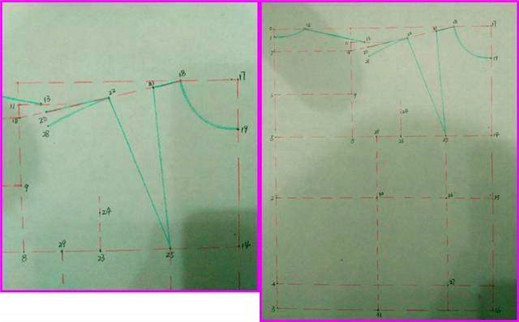

　　圖四

　　4.畫袖籠

　?。?）從8向右上做45度斜線，取斜線長2.25cm；從23向左上做45度斜線，取斜線長1.75cm（L號以上服裝分別取2.75cm和2.25cm）。（見圖五）

　?。?）將圖中點13、9、8的斜線端點、29、23的斜線端點、24、28連成順滑的曲線，完成整個袖籠。（見圖五）

　　圖五

　　5.袖子

　　該上衣原型適用于兩片袖原型，請參考【服裝打版教程（四）】中的兩片袖原型畫法。

　　6.畫搭門

　?。?）標出點33，處于3-16的水平延長線上，33-16的距離等于搭門3cm。（見圖六）

　　（2）33-34的距離為1cm，用微弱曲線連接31-34。（見圖六）

　?。?）32-35的長度是32-34的長度/3得出。（見圖六）

　　（4）34-36的長度是31-34的長度/5得出。（見圖六）

　?。?）用曲線連接35-36，此線為前襟曲線。（見圖六）

　　（6）從35垂直往上畫豎線到37，連接19-37，和前領線相銜接，完成前門襟。（見圖六）

　?。?）把整個夾克原型用綠色實線勾畫突出，完成整個原型圖樣。（見圖六）

　　圖六

　　明天我將講解下原型基礎上的一些變化，如果大家有什么建議和意見，歡迎留言討論??！

　　（未完待續）請看下章
